これは何に使う？電気工事士がよく使用する工具・測定器まとめ

筆記で出題される不思議な工具・測定器

「工具」と聞いて、すぐに思い浮かべるのは家庭でもよく見かけるドライバーやペンチですが、電気工事士はケーブルや特殊な器具を扱うことから、不思議な形の工具や、様々な測定器が一般的です。

１．電気工事に使用する特殊な工具の一部

２．電気工事使用する測定器の一部

なぜ特殊な工具や測定器が必要？

これらの特殊な工具や測定器が必要な理由は、実際の工事や作業の様子をみることで理解ができます。

例１：金属管工事

一つ目の例は金属管工事です。金属管工事は、金属管の中にケーブルを通して配線する工事方法です。木造建築の外壁側面以外はどこでも施工可能で、点検できない隠ぺい場所や湿気の多い場所でも施設できるため、広く利用されています。金属管によっては場所に合わせて形を変える必要があり、その作業にも特殊な工具を使用します。

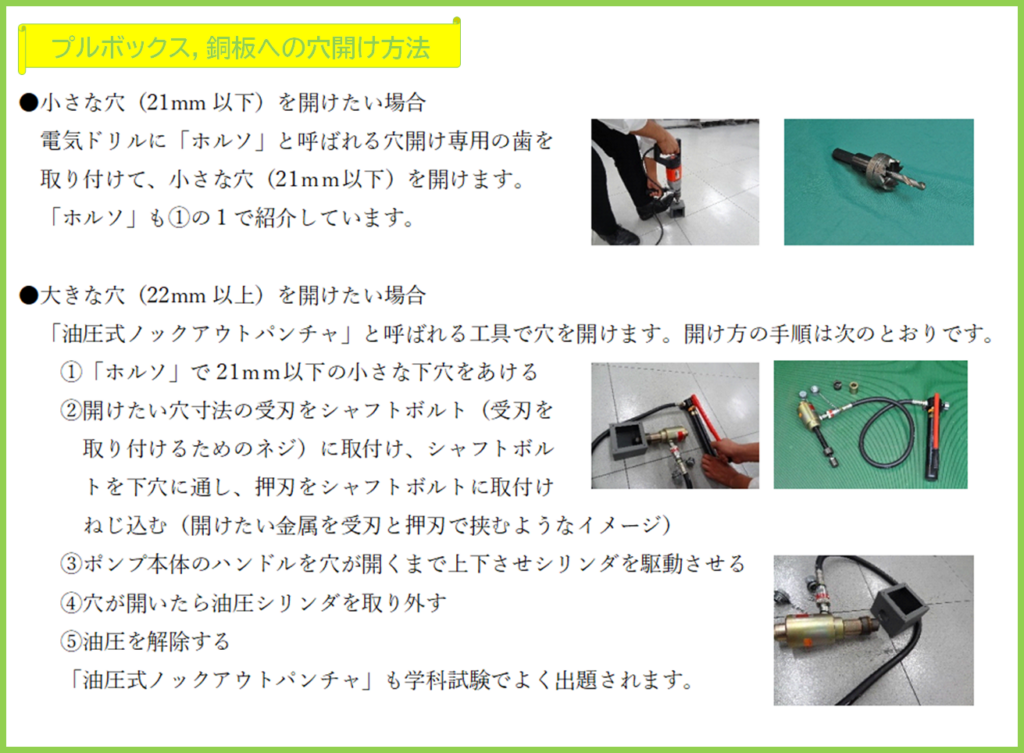

例2：金属製プルボックス、鋼板への穴開け作業

二つ目は、金属部分への穴開け作業です。ケーブルの繋ぎ目を収納する金属製プルボックスや建物の鋼板にケーブルを通すため、穴を開ける必要があります。この固い金属への穴開けにも特殊な工具が使われます。

第二種電気工事士の試験で出題される「工具・測定器にまつわるこんな問題」

工具も測定器も、名称や用途を解答する問題が必ず出題されます。覚えていれば確実に得点できますので、通常の暗記と併せて、特徴や工事の流れと合わせて覚える方法もオススメです。

工具や測定器の覚え方

ここまで様々な工具や測定器を見てきましたが、似た形状や名称で覚えにくいものも多くあります。
具体的な見分け方についていくつか事例をご紹介します。

１）電線同士を接続する工具の見分け方

電線同士を接続する工具には、「圧着工具」と「圧縮工具」があります。

①圧着工具：ダイス（ネジや棒状の部品）の雄刃が突起して、この突起した雄刃（白丸部分）を一点で押し込んで圧着する。

②圧縮工具：接続するのに上下から潰して（白丸部分）接続する。油圧式は専用のコネクタがある。

よって、①②の見分け方は、突起が一つなら①、突起が二つなら②と判断します。

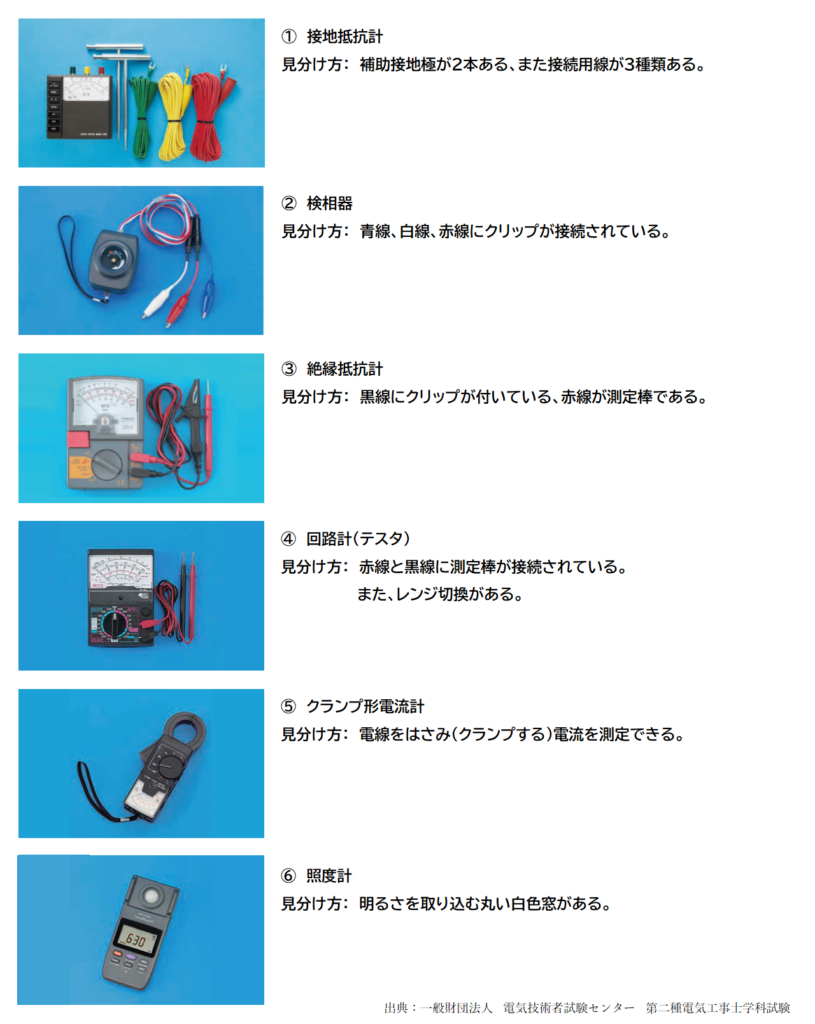

２）計測器の見分け方

測定器は似たような形状が多くありますが、それぞれの特徴を覚えていれば確実に見分けることができます。

電気工事士は暗記が多い試験です。少しでも楽しく、印象に残る方法を考え、1点でも多く得点できるように工夫することが、合格への近道です。
